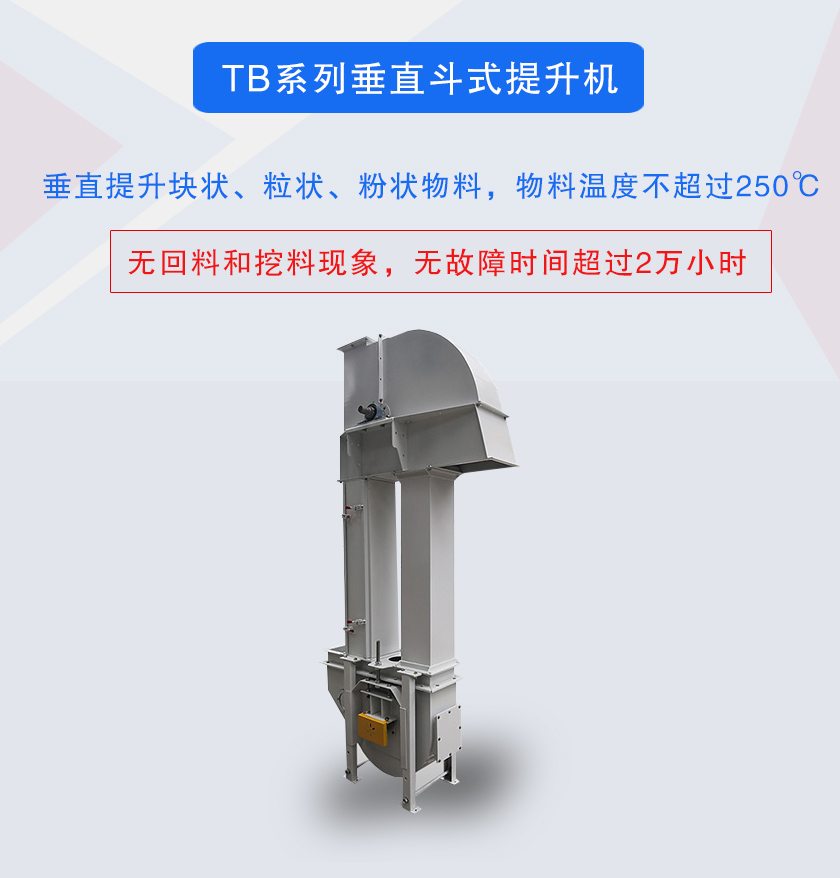

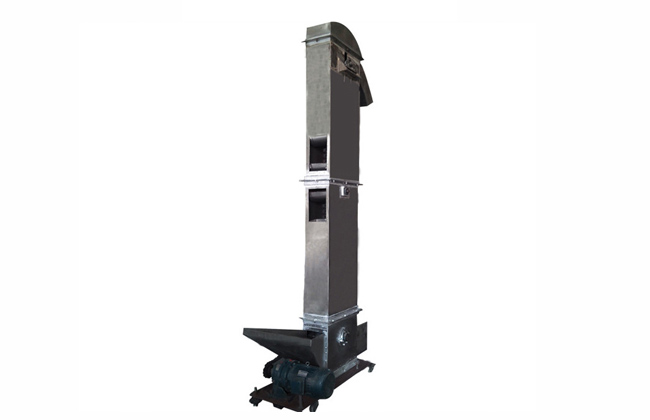

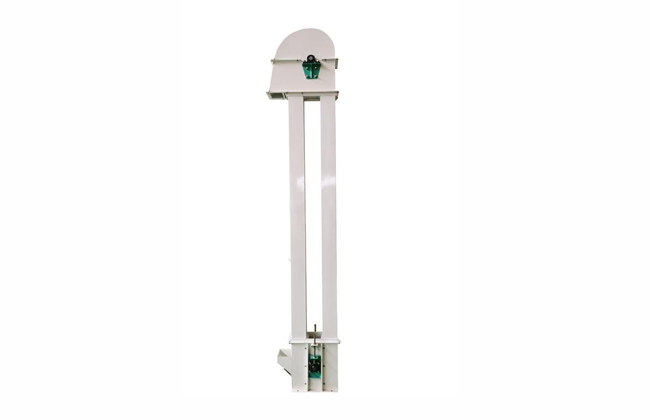

TB系列垂直斗式提升机（以下简称斗提机）系采用板式套筒滚子链为牵引构件，料斗固定在链板上并连续布置，用流入式装载，低速重载卸料的斗提机。本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料，物料温度不超过2500C，如块煤、矿石、卵石、焦碳等 。
TB垂直斗式提升机广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。用于垂直或大倾斜角输送粉状、粒状、非粘性的容重≤1.3t/m³的干燥物料，如粮食，油麸、饲料、化工原料、水泥等。物料温度一般不能超过250℃。输送机也可对物料进行干燥、冷却作业。
垂直斗式提升机流入式装载，低速重载卸料，密封式输送，不散料，无粉尘污染
垂直斗式提升机具有结构简单，占地面积小，技术指标先进，工作可靠，使用维修方便等特点。
1、采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象。
2、不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。

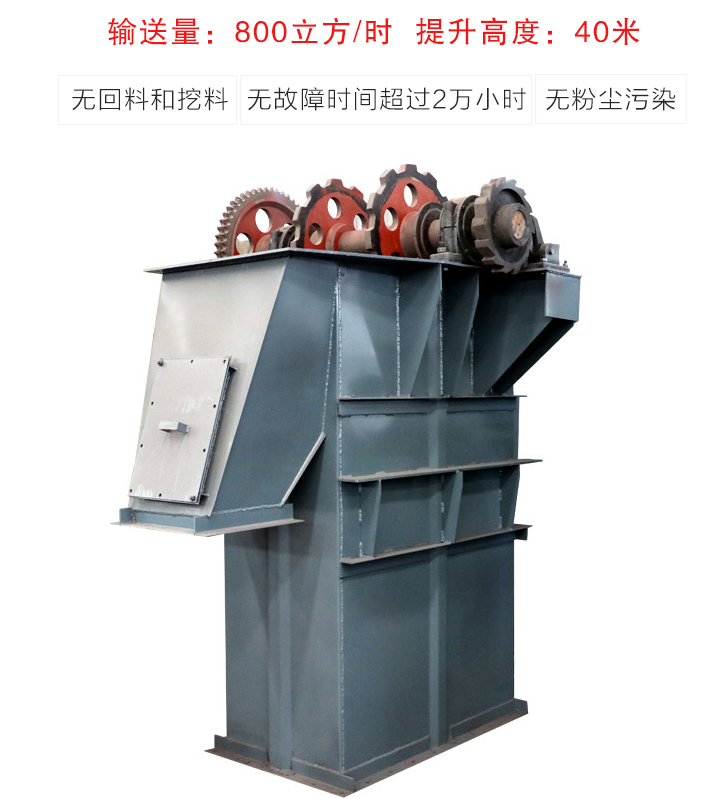

3、每小时输送量可达800立方，提升高度可至40米。
4、运行可靠性好，无故障时间超过2万小时。
5、使用寿命长、提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
6、机壳密封严谨，保证在提升物料过程中无粉尘污染。

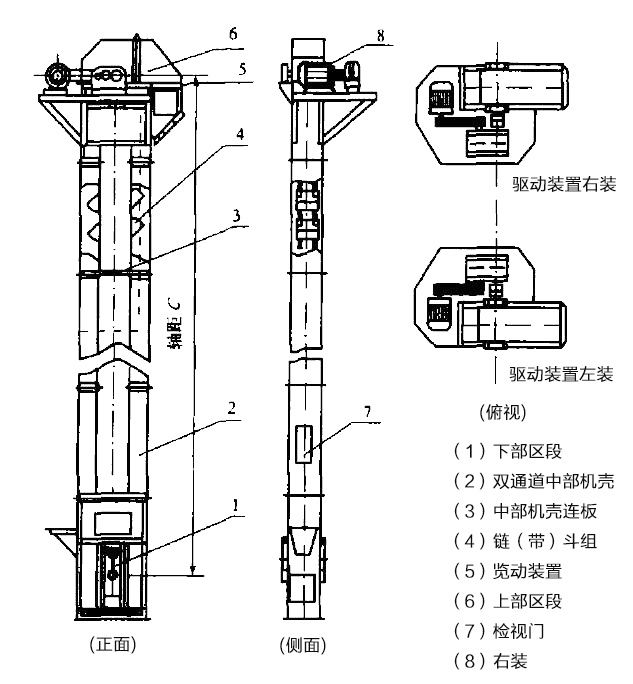

TB系列垂直斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）等部分组成。
壳体：外壳：内装传动装置和制动器。
牵引件：为板式套筒滚子链，单链条固接在料斗后壁上，双链与料斗两侧相连，当料斗宽度为160～250mm时采用单链，当料斗为320～630mm时采用双链。
料斗：圆柱形斗：深斗、斗口呈65°倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。
浅料斗：口呈45°倾斜，深度小，用于潮湿的和流动性的粒状物料。
深料斗：一般用于比较干燥流动性好的物料。
三角形料斗：物料一般是定向自流式卸料。
尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。
链轮：链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。
TB系列垂直斗式提升机启动后，料斗把物料从下面的储藏中舀起，随着输送链提升到顶部，绕过顶轮后向下翻转，然后将物料倾入接受槽内。
| 型号 | 大给料粒度mm | 料斗 | 提升高度m | 大提升能力 (立方米/h) | 电动机功率 提升机重量 | ||
| 斗距mm | 宽度MM | 容量L | |||||
| TB250 | 90 | 200 | 250 | 3 | 5-40 | 25 | 按具体的垂直斗式提升机订货总图核计确定 |
| TB315 | 100 | 200 | 315 | 6 | 46 | ||
| TB400 | 110 | 250 | 400 | 12 | 75 | ||
| TB500 | 130 | 320 | 500 | 25 | 95 | ||
| TB630 | 150 | 400 | 630 | 50 | 148 | ||
注：表中大输送能力是按填充系数ψ-0.8计算得出的，仅供参考。 |
|||||||
