双轴螺旋输送机

产品介绍

双轴螺旋输送机安装有两根螺旋轴，一根左旋，一根右旋。两根螺旋轴转向不同方向，依靠螺旋叶片推动物料前进，双轴之间的物料处于螺旋叶片之间。来回交替旋转和输送，可避免物料堆积造成的物料堵塞现象。

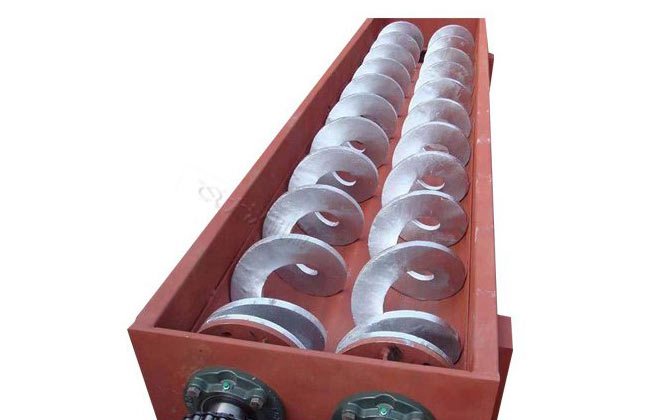

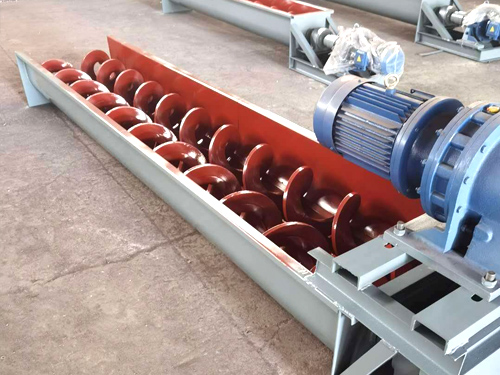

双无轴螺旋输送机

两根无中心螺旋轴，适合输送粘性、缠绕性物料

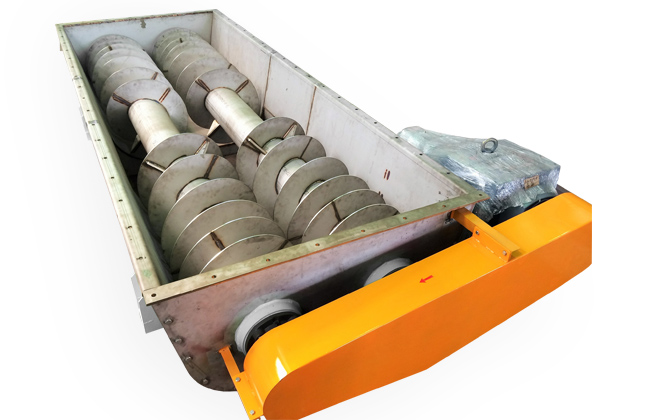

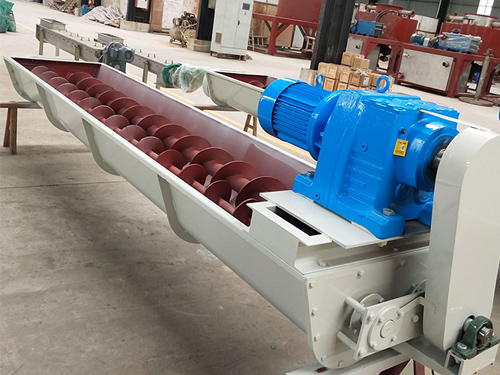

双有轴螺旋输送机

双有轴螺旋，适合输送普通物料，不具备抗缠绕性

双轴螺旋输送机分为双有轴和双无轴两种类型，除了输送产品外，还具有混合、搅拌等功能。主要用于输送流动性差的物料，大件或大尺寸需要搅拌的物料。通常，它们在水平方向上运行，适用于在筒仓下方进料。

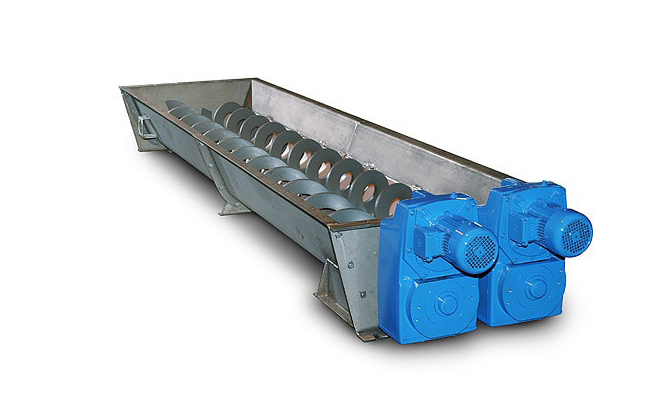

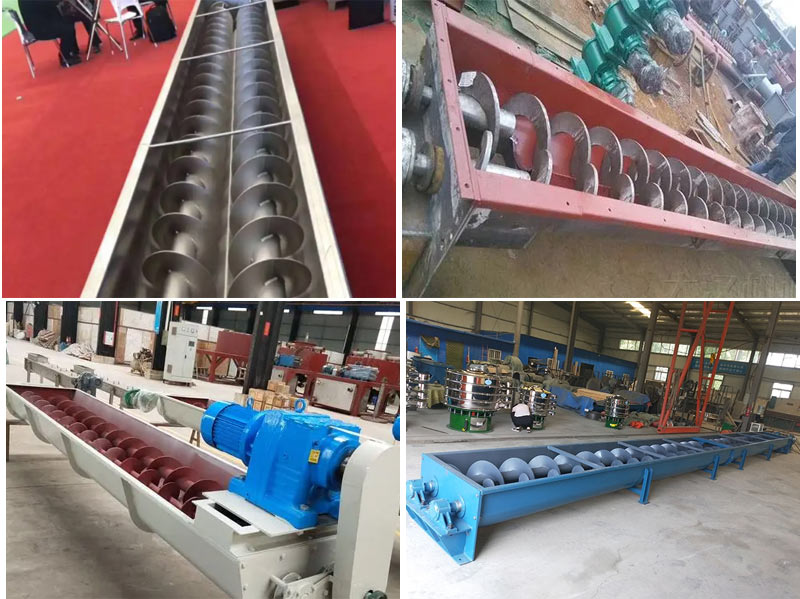

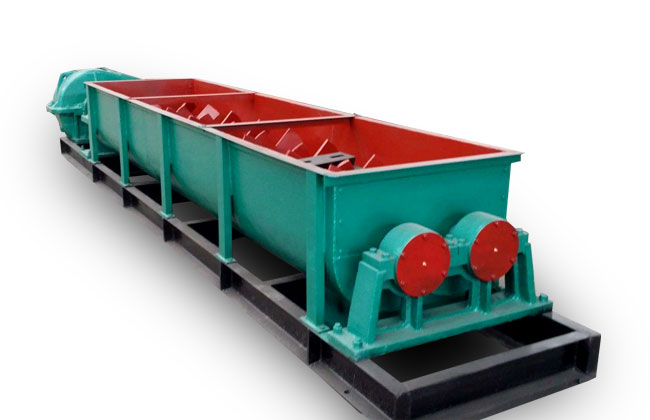

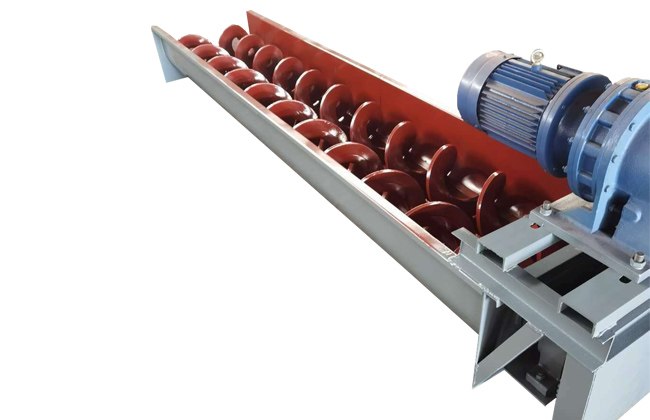

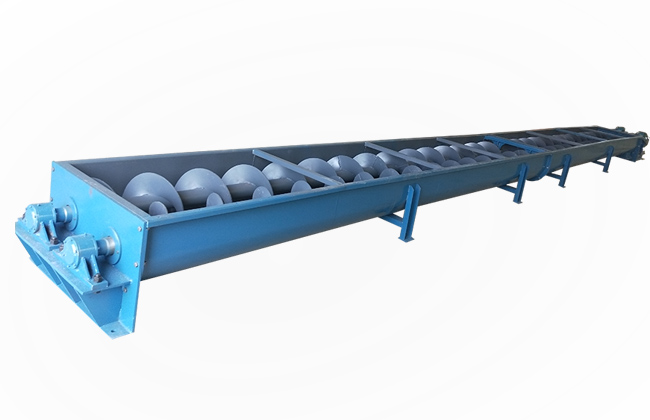

双轴螺旋输送机图片

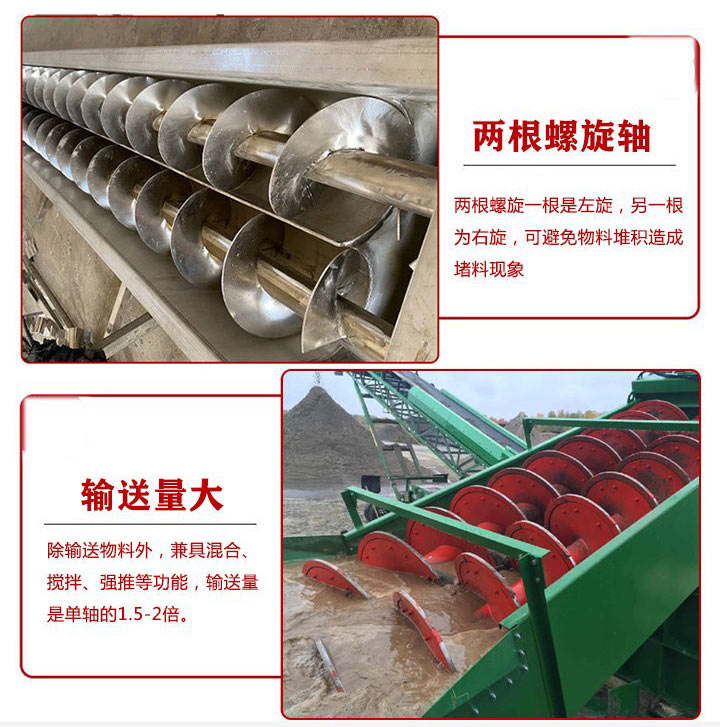

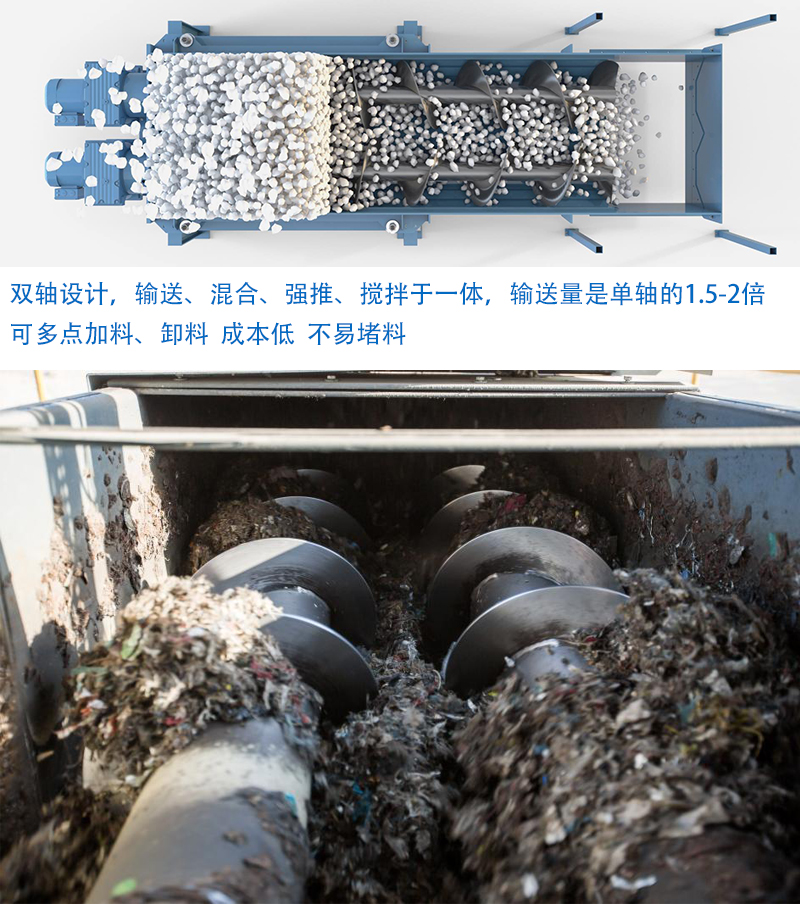

突出优势

1、两螺杆在轴伸位置通过一对齿轮转动。叶片流量比单螺旋叶片大，输送能力是单轴螺旋输送机的1.5-2倍。

2、两根无缝钢管分别装有实心螺杆，两根螺杆转向不同方向，可避免螺杆轴卡死造成的堵料现象。

3、可任意点上下料，中间进料和多点进料可分位置进行，上槽盖可拆卸，便于检查运行状态，及时清理余料。

4、由于采用双螺旋轴设计，相当于一台搅拌机同时搅拌物料，但价格低于搅拌机，节约成本。

5、密封结构，物料不会溢出，也不会被其他粉尘污染，可防止物料被污染或溢出。

6、进料口下端有出料阀，螺杆可反转出料，出料和清洗十分方便。

工作原理

物料从进料口加入，当转轴转动时，物料受到螺旋叶片反向推力的作用。该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，才不与螺旋叶片一起旋转，而在叶片反向推力的轴向分力作用下，沿着料槽轴向移动。

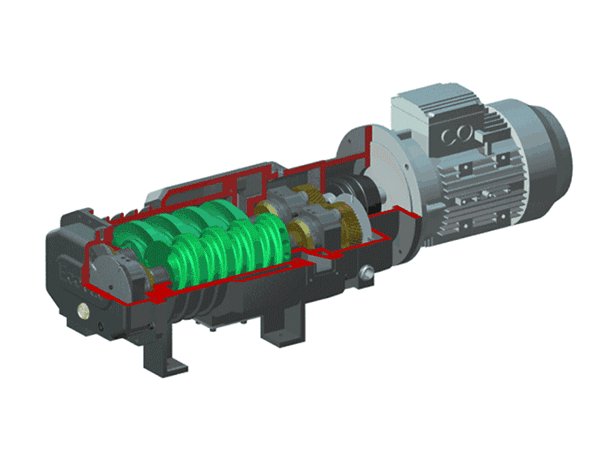

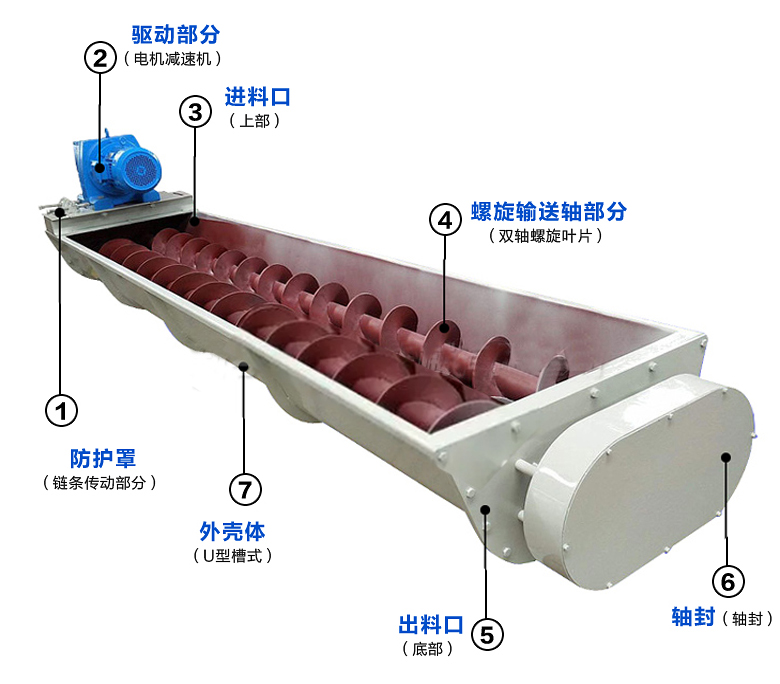

结构特点

双轴螺旋输送机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式，双螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机身较长时，应加中间吊挂轴承，双螺旋输送机旋转轴的旋向，决定了物料的输送方向，一般双螺旋输送机在设计时都是按照单项输送来设计旋转叶片的当反向输送时，会大大降低输送机的使用寿命。

1.螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需要轴向移动，维修方便。芯轴长、吊挂少、故障点少。

2.采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达到两年以上。

3.各传动部位均采用浮动连接方式，吊轴承为万向结构，使螺旋体、吊轴承和尾部总形成一个整体旋浮体，在一定范围内可以输送阻力自由旋转避让，不卡料，不堵料。

4.头尾轴承座均在壳体外，所有轴承采用多层密封盒配合密封技术，轴承使用寿命长。

5.与其他输送设备相比，具有整机截面尺寸呢小、密封性能好、运转平稳可靠、可中间多点装料和卸料及操作安全、维修简单等优点。

技术参数

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

双轴螺旋输送机和单轴螺旋输送机的区别

1、功能：双螺旋输送机是两侧的螺旋轴转向不同的方向，具有混合搅拌功能。当物料放入进料口时，它会自动将物料旋转到中间并混合在一起。单轴螺旋输送机无论向哪个方向运行，都不具备混合搅拌功能。

2、输送粮：在相同的转速下，由于双叶片的螺旋角比单叶片大，所以双叶片的输送流量比单螺旋叶片大。输送能力是单螺杆的1.5-2倍。

行业应用

双轴螺旋输送机主要是用在输送粉状、小直径颗粒的物料行业中，一般在处于水平方向的情况下运转工作，适合处于料仓的下方喂料，在冶金和建材行业、化工业与粮食机械加工业等受到了广泛的应用。

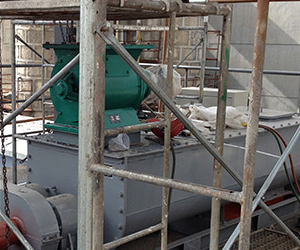

混凝土搅拌站

水泥、粉煤灰输送

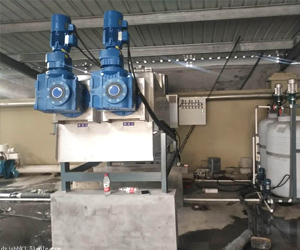

污水处理厂

污泥、污水处理

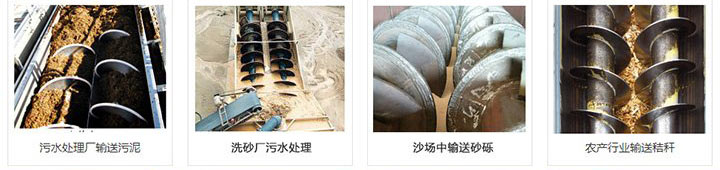

客户案例

粉状物料输送：可用于粉状物料的水平或倾斜输送，如水泥、面粉、石灰等。

颗粒物料输送：适用于颗粒状物料的输送，如饲料、化肥、矿石等。

混合物料搅拌：可用于将不同物料进行混合搅拌，如混合肥料、建筑材料等。

废弃物处理：可用于废弃物的输送和处理，如垃圾、废料等。

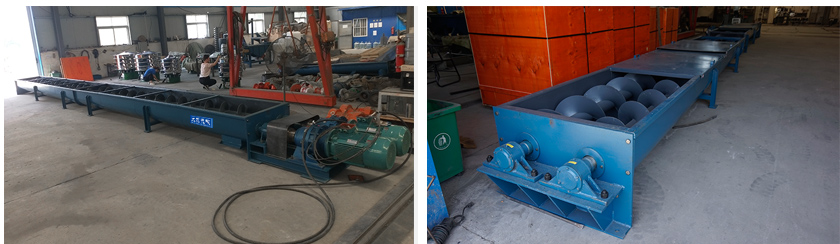

关于厂家

新乡大汉双轴螺旋输送机厂家主要生产双轴螺旋输送机和双无轴螺旋输送机。型号齐全，可定制。厂家提供从设计、绘图、建模、加工、质检、装配、试机、喷漆、发货等一站式服务，拥有折弯机、切割机、抛光机等加工设备，以及安装车间，喷漆车间、仓库等加工车间。此外，我们还根据您提供的参数进行选型设计。我们有14年的设计和生产经验，产品质量好。

厂家根据你提供的参数选型设计，我们有十年设计制作工作经验，产品质量好。

1、如果你是更换，需要提供法兰是（圆形还是方形），法兰（外径、内径、法兰孔中心距），进出口距离，如果是新安装可以忽略这些参数，你们在安装时按着我们尺寸做就行。

2、需要提供安装工况、物料名称、物料颗粒大小、物料是否有硬度、物料是否有粘稠度、物料温度、进出口距离、你需要的输送量等一些参数，我们帮你合理选型以达到你需求，保证你用着舒心、用着放心。
